Az ipari tartályok végleges funkciójukat az egyedi kiegészítőkkel és szerelvényekkel nyerik el. Az egyedi tartálygyártás során a tároláson túl a kapcsolódó technológiai folyamatokat is figyelembe kell venni, ezért minden megoldás az adott közeghez, nyomástartományhoz és feladathoz igazodik. Cikkünkben bemutatjuk a legfontosabb tartálykiegészítőket és azok speciális iparági alkalmazásait.
Milyen kiegészítők és szerelvények kerülhetnek ipari tartályokra?
Az ipari tartályok szerelvényei mindig a funkciójuktól függenek, amely a legegyszerűbb tárolástól a komplex, automatizált vegyi reaktorokig terjedhet. A főbb tartályszerelvények:

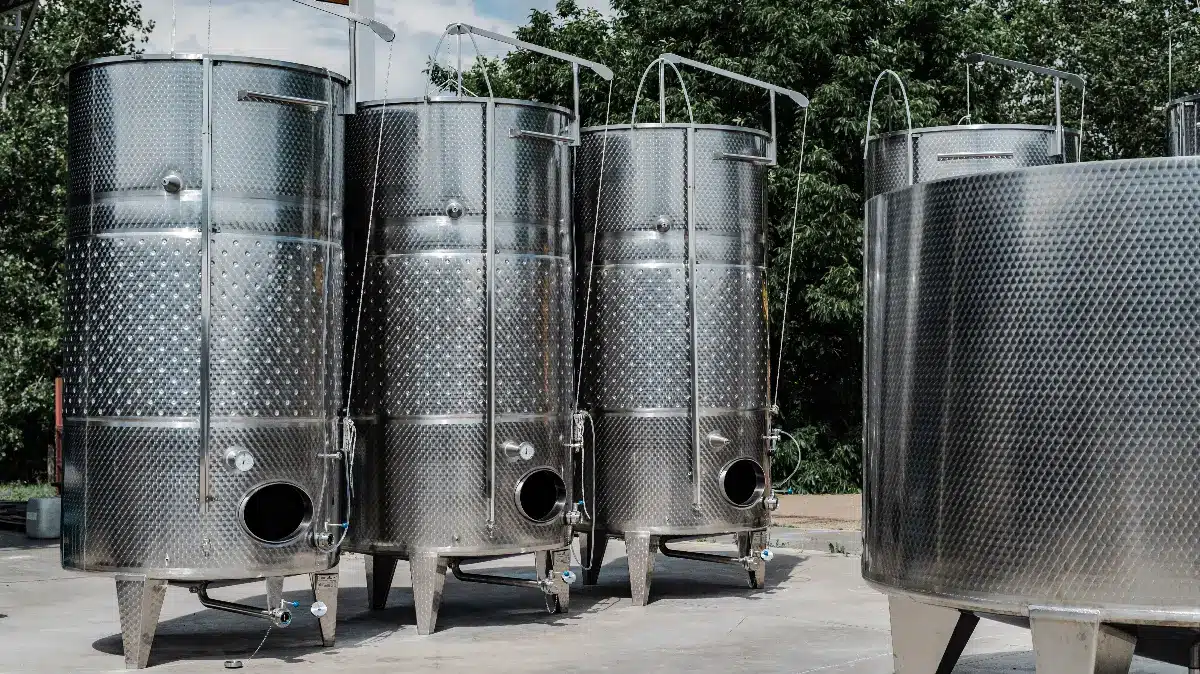

- Hőtechnikai megoldások: Hűtőpalást, hűtő-fűtő köpeny, belső csőkígyó és kőzetgyapot vagy poliuretán hőszigetelés rozsdamentes burkolattal.
- Hozzáférési pontok és nyílások: Nyomásálló búvónyílások, nézőüvegek világítással, szerelőnyílások.
- Technológiai csatlakozók és csonkok: Karimás (DIN/ANSI), menetes vagy higiénikus csatlakozók az üzemi rendszerbe illesztéshez.

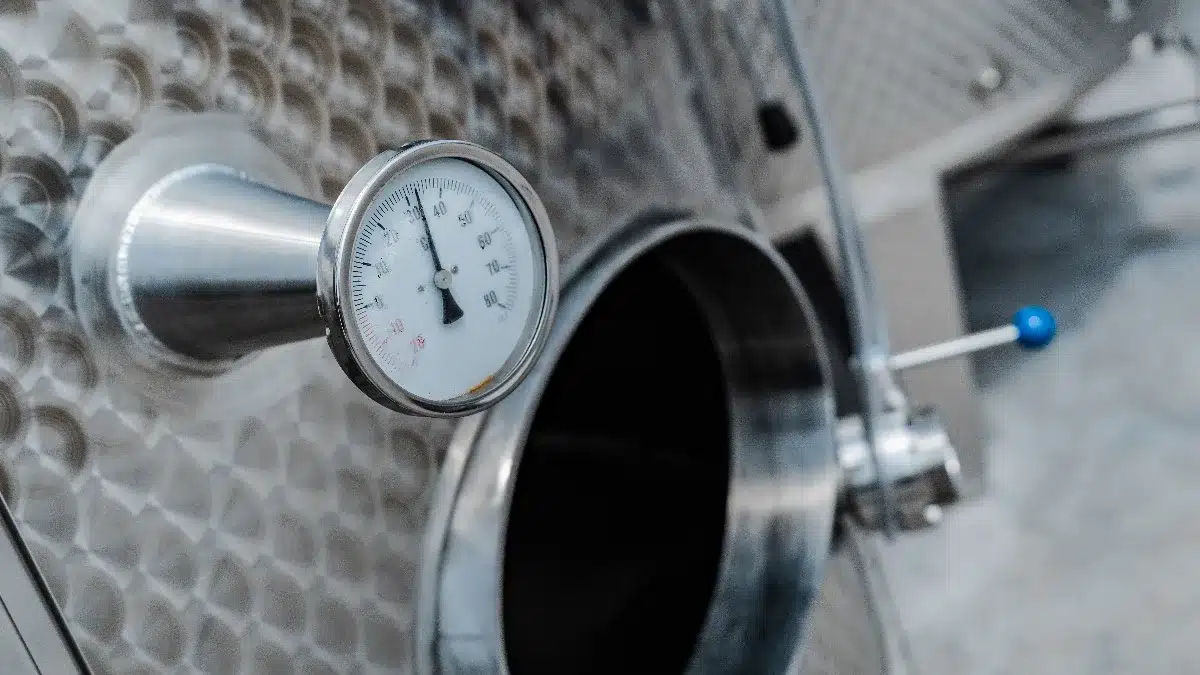

- Műszerezés és biztonsági elemek: Szint-, nyomás- és hőmérséklet-távadók, vákuum- és biztonsági szelepek, valamint robbanásbiztos (ATEX) kiegészítők.
- Tisztítás és keverés: CIP (Clean-in-Place) mosófejek és az adott viszkozitáshoz méretezett keverőberendezések.
Mire érdemes figyelni a tervezés során?
Erre nincs univerzális megoldás. Az ipari tartályok jelentős része egyedi kialakítású, mindig az adott funkció ellátására tervezik. A megfelelő szerelvényezéshez az alábbi mérnöki szempontokat kell mérlegelni:
- A közeg tulajdonságai: pH-érték, sűrűség, viszkozitás, koptató hatás.
- Üzemi nyomás és hőmérséklet: Maximális üzemi nyomás és hőmérséklet-tartomány.
- Hőcserélési és szigetelési igény: Szükséges-e a hűtő-fűtő köpeny vagy a hőszigetelés?
- Tisztíthatóság és karbantarthatóság: Kézi vagy automatizált CIP rendszerbe illeszthetőség.
- Automatizálás és szabályozás: Szükség van-e PLC-be integrálható távadókra és automatizált szelepekre?
Szakmai tippünk:
Ipari tartály tervezésénél érdemes a rendszerszemléletet követni. Egy rosszul elhelyezett csonk vagy egy alulméretezett biztonsági szelep később jelentős többletköltséget és kockázatot jelenthet az üzemeltetés során.
Ipari tartály szerelvények iparáganként
A csatlakozások és szerelvények iparáganként jelentősen eltérhetnek. Más szempontok érvényesek vegyipari, élelmiszeripari, mezőgazdasági vagy akkumulátoripari felhasználás során. Nézzük ezeket részletesen.
Vegyipari tartályok szerelvényei: vegyszerállóság és biztonság
A vegyipari tartályoknál a kémiai ellenállás és a PED (Pressure Equipment Directive) előírásainak való megfelelés az elsődleges. Itt a tartály gyakran technológiai csomópontként is funkcionál. Az iparágra jellemző szerelvények:
- Speciális tömítések: Standard megoldások helyett PTFE (Teflon) vagy Viton tömítések az agresszív közegek ellen.
- Vákuum- és túlnyomásvédelem: Vákuum- és túlnyomás elleni szelepek, amelyek megakadályozzák a tartály szerkezeti károsodását töltéskor vagy ürítéskor.
- Mintavételezés: Zárt rendszerű mintavételi csapok a kezelő személyzet védelme érdekében.
Szakmai tippünk:
Vegyipari tartályoknál a vákuumszelepek méretezése kritikus. Egy alulméretezett szelep gyors ürítéskor vákuumot hozhat létre, ami képes „összeroppantani” még a vastag falú acéltartályt is. Mindig az ürítési szivattyú teljesítményéhez méretezzük a légzőszelepet!

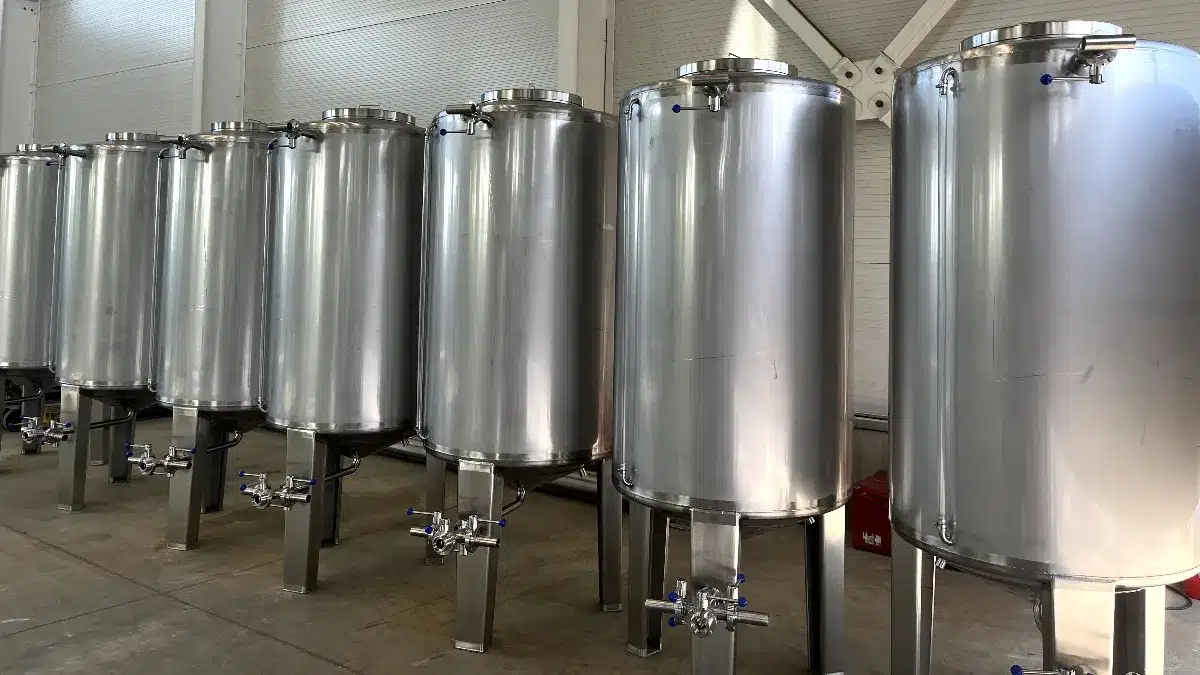

Élelmiszeripari tartályok kiegészítői: higiénia és EHEDG-irányelvek
Az élelmiszeripari tartályoknál a tisztíthatóság és a holttérmentes kialakítás a legfontosabb szempont. Itt olyan kiegészítőkre van szükség, amelyek megfelelnek a szigorú egészségügyi előírásoknak:
- CIP technológia: Statikus vagy rotációs mosófejek, amelyek biztosítják a tartály belső felületének hatékony tisztítását.
- Higiénikus csatlakozások: Tri-Clamp vagy DIN 11851 csavarzatok, amelyek csökkentik a lerakódások és a bakteriális megtelepedés kockázatát.
- Felületi finomság: A belső varratok síkba csiszolása, esetenként elektropolírozás a lerakódások minimalizálása érdekében.
Szakmai tippünk:
A tisztíthatóság nem csak a mosófejen múlik. Ügyeljünk a csonkok „holtágaira”. A szakmai ökölszabály szerint a csonk hossza nem haladhatja meg az átmérőjének kétszeresét, különben a mosófolyadék nem tudja hatékonyan átöblíteni és tisztítani a pangó részeket.
Mezőgazdasági és műtrágya-tartályok szerelvényei: robusztusság és egyszerű karbantartás
A mezőgazdasági és műtrágya-tartályoknál a hosszú élettartam és a költséghatékony üzemeltetés a cél. Jellemzően az alábbi szerelvényeket alkalmazzák:
- Nagy átmérőjű töltőcsonkok: A gyors töltés és ürítés érdekében.
- Mechanikus szintjelzők: Egyszerű, megbízható megoldások ott is, ahol nincs kiépített villamos hálózat.

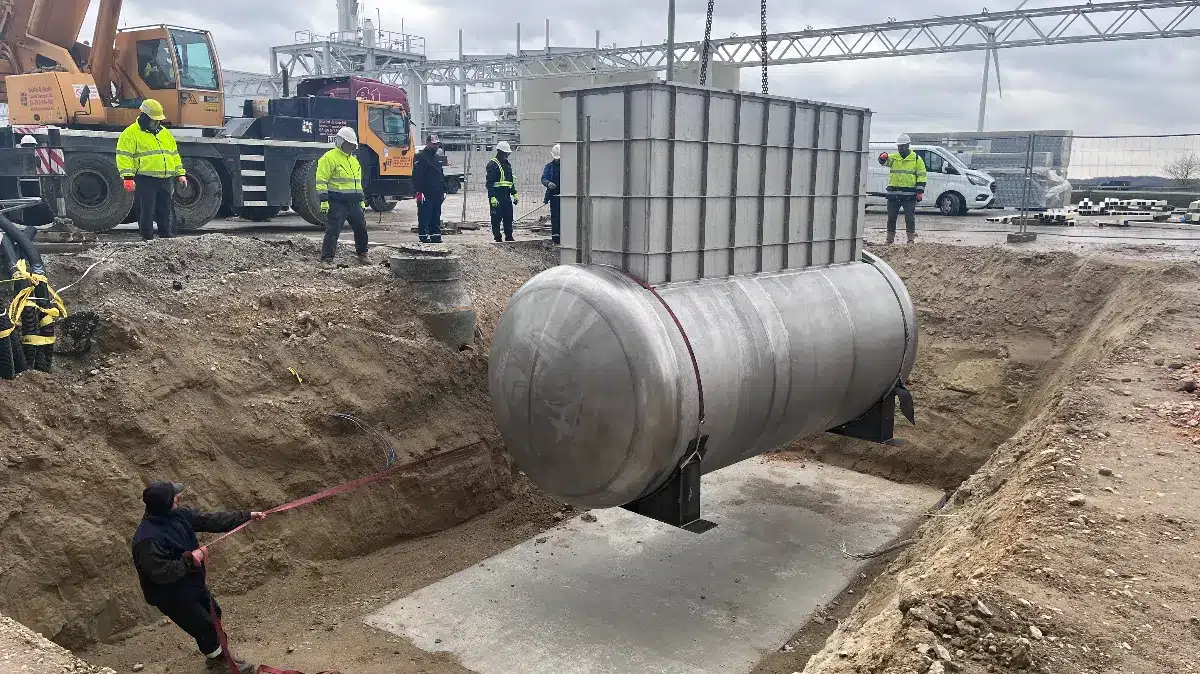

- Föld alatti telepítés kiegészítői: Megnövelt méretű dómnyílások és szervizaknák a szerelvények könnyebb hozzáférhetősége érdekében.
Szakmai tippünk:
Kültéri vagy földbe süllyesztett tartályoknál a szigetelés nemcsak hőtechnikai szempont, hanem korrózióvédelmi is. A szigetelés alatti korrózió (CUI) elkerülése érdekében javasoljuk a teljesen hegesztett rozsdamentes burkolatot.
Akkumulátoripari tartályok speciális szerelvényei: vegyszerállóság és precíziós csatlakozások
Az akkumulátorgyártás során alkalmazott tartályok (pl. zagy- vagy elektrolit-tárolók) kiegészítőinek kiválasztásakor a hermetikus zárás és a szennyeződésmentes anyagátadás az alapfeltétel. Mivel ezek a tartályok gyakran speciális ötvözetekből készülnek, a szerelvények integrálása is kiemelt szakértelmet igényel.
- Hermetikus töltő-ürítő csatlakozók: Zárt rendszerű csatlakozások, amelyek megakadályozzák az elektrolitok párolgását és a környezeti páratartalom bejutását.
- Inertizálási csonkok: Speciális gázcsatlakozók nitrogénpárna kialakításához, amelyek biztosítják az oxigénmentes környezetet a tartályon belül.
- Kopásálló szelepek: A katódmassza (slurry) koptató hatásának ellenálló, speciális bevonattal ellátott vagy edzett acél elzárószerelvények.

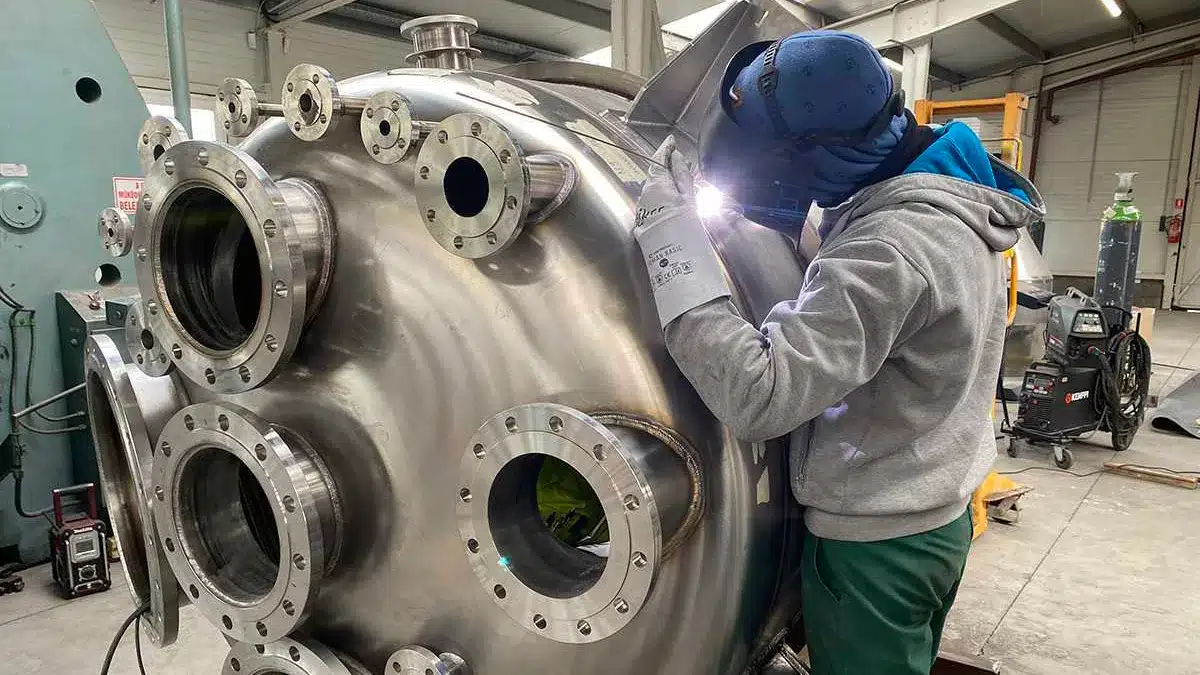

- Precíziós hegesztésű csonkok: Mivel az akkumulátoripari alkalmazások speciális anyagminőségeket igényelnek, a csatlakozók hegesztése rendkívüli figyelmet és technológiai fegyelmet igényel a szerkezeti integritás és a korrózióállóság megőrzése érdekében.
Szakmai tippünk:
Az akkumulátoriparban a legkisebb fémszennyeződés is tönkreteheti a technológiát. Ezért nemcsak a csatlakozó anyagminősége kritikus, hanem a hegesztési varratok tisztasága is. A Duna Steel Tech-nél a csonkokat olyan precíziós eljárással rögzítjük, amely biztosítja a nagy pontosságú, egyenletes belső felületet, megakadályozva az anyaglerakódást és a későbbi korróziós gócpontok kialakulását.
Egyedi kiegészítőkkel szerelt ipari tartályok a Duna Steel Techtől
A Duna Steel Tech egyedi ipari tartályokat és az adott feladathoz illeszkedő kiegészítőket kínál. Évtizedes tapasztalatunkkal segítünk abban, hogy tartálya ne csak a kívánt funkciókat lássa el, hanem könnyen beépíthető és jól kezelhető is legyen. Ha kérdése van, vagy árajánlatot kérne, vegye fel velünk a kapcsolatot.
